成形平面研削盤
【シリーズ】
515 II
515H II
515HD II
515AD II
515HD II P
515AD II P

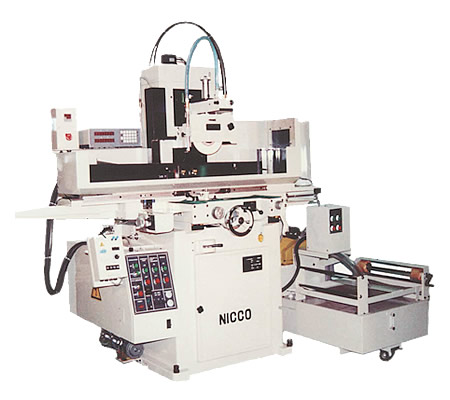

※写真はF-515HDIIP(パルサー仕様・左右自動・自動切込み)
※写真はオプションを含みます
| 単位 | 515 II | 515H II | 515HD II | 515AD II | 515HD II P | 515AD II P | |||
| 能 力 ・ 容 量 |
テーブル作業面の 大きさ |
mm | 520 × 170 |
450 × 170 | |||||
| テーブル移動量 （左右） |
540 | 520 | |||||||
| テーブル移動量 （前後） |
180 | ||||||||
| テーブル
上面より 砥石軸 中心まで の 距離 |
400 | ||||||||
| 加工物最大重量 | kg | 80 | |||||||
| テ ｜ ブ ル |
テーブルの大きさ | mm | 640×140 | ||||||
| Ｔ溝 （呼び寸法×列数） |
mm × Ｎ |
12×1 | |||||||
| 左右送り 速度変換数 |
- | 無段 | |||||||
| 左右送り速度 | m / min |
- | 0.1～18 | ||||||
| 前後ハンドル １回転送り量 |
mm | 5.0 | |||||||
| 前後ハンドル １目盛送り量 |
0.02 | ||||||||
| 前後微細送り （１目盛） |
0.005 | ||||||||
| 前後間欠送り量 | - | - | - | 0.5～4 | - | 0.5×～4 | |||
| 砥 石 ・ 砥 石 軸 |
砥石の大きさ （外径×幅×内径） |
mm | 205×6～32×31.75 | ||||||
| 砥石軸回転数 （無負荷） |
50Hz | rpm | 3000 | ||||||
| 60Hz | 3600 | ||||||||
| 上下移動量 | mm | 260 | |||||||
| 上下ハンドル １回転送り量 |
1.0 | 1.0 | 1.0 | 1.0 | 0.1又は1.0 | ||||
| 上下ハンドル １目盛送り量 |
0.002 | 0.002 | 0.002 （※） |
0.002 （※） |
0.001 | 0.001 | |||
| 自動切込み量 | - | - | 0.001～0.01 | 0.001～0.039 | |||||
| 上下送り速度 | 50Hz | mm / min |
300 | 300 | 300 | 300 | 360 | 360 | |
| 60Hz | 360 | ||||||||
| モ ｜ タ |
砥石軸 | KW ｜ P |
1.5-2 | ||||||
| 上下送り | 0.1-4 | 0.1-4 | 0.1-4 | 0.1-4 | 0.2 AC サーボ |
0.2 AC サーボ |
|||
| 油圧ポンプ駆動 | - | 0.75-4 | 0.75-4 | 0.75-4 | 0.75-4 | 0.75-4 | |||
| 前後送り | kgcm ｜ P |
- | - | - | 8-4 | - | 8-4 | ||
| 機 械 の 大 き さ |
機械の高さ | mm | 1880 | ||||||
| 所要床面積 | mm | 2210×1417 | |||||||
| 正味重量 | kg | 約1450 | 約1600 | ||||||
| ※切込み量が0.001の場合は目盛カラーが半目盛回転する | |||||||||
