マシニングセンター研削付加ロータリードレッサー装置

マシニングセンター研削付加ロータリードレッサー装置

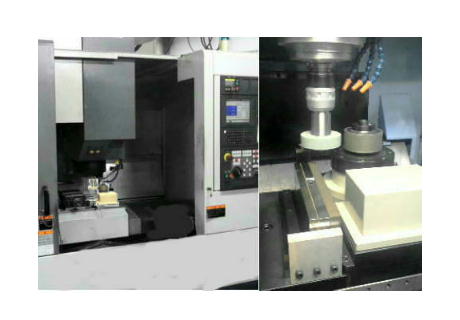

既存のマシニングセンターに低コストで複合対応研削機能を付加。
既存のマシニングセンターに新たな機能、研削システムを付加する事で超硬材セラミックス材その他焼入れ複合材迄、幅広くワンチャッキング加工対応が可能です。ツールとしてはビトリファイドボラゾン、電着ダイヤ、WA砥石と幅広く使用することで加工範囲を大幅に広げ機械段取り替えが最小限となり能率UPとコスト削減に寄与いたしたします。
機械のシステム構成として既存のマシニングセンターにロータリードレス装置と自動砥石計測NC座標設定に高精度MARPOSS社製AEセンサーと各NC軸も基準となるAEセンサーブロックの3点から構成されます。又NC制御装置がF社製の場合はドレスの一連自動動作プログラムも介入作成いたします。

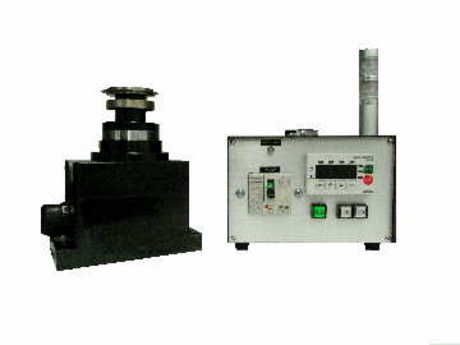

マシニングセンター研削付加ロータリードレッサー装置(MX-MSD70型)

回転方向正逆可
ロータリーダイヤモンドツルアー回転数  300〜3000 r/min
ロータリーダイヤモンドツルアー(外周用) Ф70xФ15x1x5X
      〃        (側面用) Ф60xФ15x1x10X
コントローラ寸法及び重量 L255xW210XH145mm (3Kg)
ドレス本体寸法及び重量  L180xW110xH200mm (12Kg)
