■本装置は、非磁性体ワークをマグネットチャックに強力且つ迅速高精度に蜜着させる研削加工専用非磁性体ワーク固定金属板です。マグネットチャック面と非磁性体研削加工面の平行精度も限りなくゼロを実現！

■従来の非磁性体固定にはバイス・加温接着・バキューム等が一般的ですが、何れの方法も間接固定で、高精度加工にはコストと労力の熟練を必要と致しましたが、本装置は角材から丸材、異形材ワークの両面から挟みマグネットチャックをONするだけで極めて迅速強力且つ正確に固定されます。固定解除は従来使用方法のチャックOFFで簡単に解除されます。

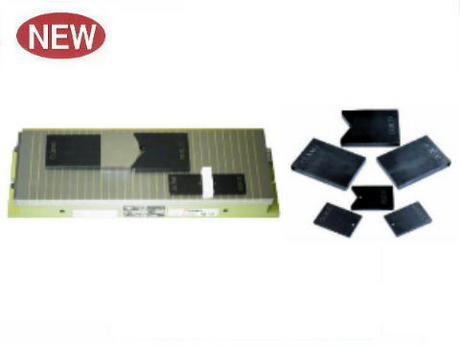

MX-クランパー�U(PAT-3202373)

■磁力固定作動原理
本クランパーの固定原理は磁力作用面側に平面からR面、角度面を介し磁力は支点、力点、作用点の原理で非磁性体固定面に水平方向と垂直方向からの合成力が同時に作用す　る事でチャック面に密着固定されます。
図1-1参照。

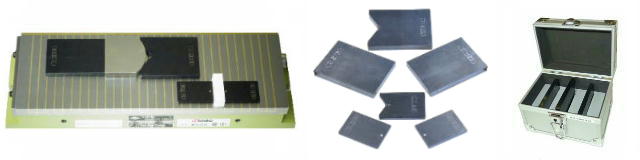

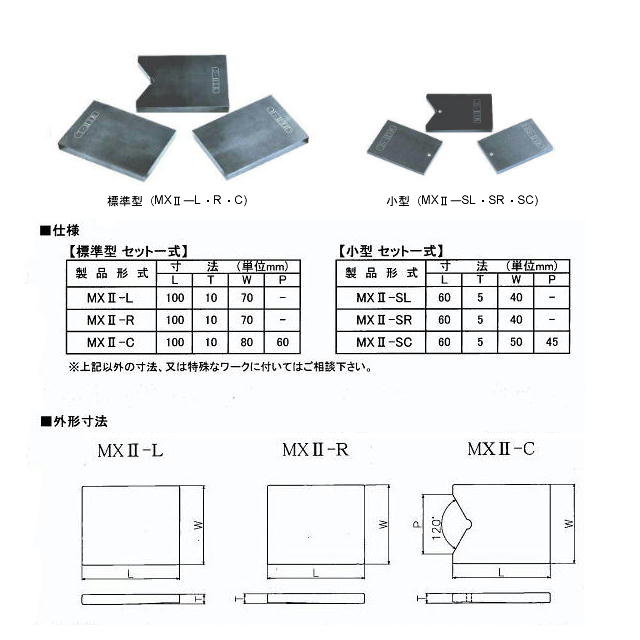

ＭＸ−クランパー�Uは３枚の金属板で構成されワークの形状に従い最適な金属板を選別　し使用します。
　※但し固定面が磁気吸着面より鈍角の場合は使用出来ません。
